A gestão hídrica em projetos de mineração é um dos pilares para garantir estabilidade geotécnica, continuidade operacional e segurança das equipes envolvidas na lavra. Em cavas de mineração o controle das águas superficiais e subterrâneas não deve ser tratado como medida corretiva, mas como parte integrante do planejamento de Engenharia.
A presença de água pode influenciar diretamente o comportamento geomecânico dos taludes, alterar poropressões, comprometer o desempenho de equipamentos e afetar a eficiência do processo produtivo. Além disso, sistemas de drenagem mal dimensionados podem gerar riscos estruturais e impactos ambientais relevantes.
Nesse contexto, a drenagem de cavas de mineração envolve a combinação de soluções técnicas voltadas tanto à prevenção da infiltração quanto à remoção controlada da água já presente no maciço. A escolha adequada das estruturas e técnicas depende de análises hidrogeológicas detalhadas, entendimento do comportamento do overburden, das fraturas e dos fluxos preferenciais, bem como das condições operacionais da mina.
Para compreender como esse controle se materializa na prática e quais soluções estruturam um sistema de drenagem eficiente, é necessário aprofundar a análise dos elementos que compõem a infraestrutura hidráulica de uma cava. A partir desse ponto, exploramos as principais estruturas que organizam o escoamento e sustentam tecnicamente a gestão hídrica em minas a céu aberto.
Principais estruturas do sistema de drenagem em cavas
O sistema de drenagem de uma cava é composto por um conjunto de estruturas hidráulicas interligadas. Essas estruturas atuam de forma complementar, organizando o escoamento superficial, reduzindo a energia da água e conduzindo as vazões de maneira controlada até os pontos de bombeamento ou descarte.
Entre os principais elementos que compõem esse sistema, destacam-se:
● Canaletas
São canais de seção retangular, triangular ou trapezoidal, implantados com o objetivo de interceptar as águas provenientes do terreno natural a montante da cava. Sua função principal é impedir que o escoamento superficial atinja diretamente os taludes de corte, reduzindo processos erosivos e infiltrações indesejadas.
Em alguns casos, podem incorporar pequenas barragens de desaceleração, que diminuem a velocidade da água, favorecem infiltração controlada e aumentam a proteção contra erosão.
● Canais
Caracterizam-se por valetas de maior profundidade e largura, com baixa declividade longitudinal. São utilizados para condução estruturada de vazões mais significativas, garantindo que o fluxo seja transportado de forma segura até estruturas de amortecimento ou bombeamento.
● Descidas d’água
Implantadas ao longo dos taludes, podem ser executadas em degraus ou como tubos fechados. Sua função é captar a água nos pontos de coleta e conduzi-la para fora do corpo do talude, evitando que o escoamento superficial cause erosões localizadas ou infiltrações concentradas.
● Bacias de amortecimento (Sump)
São reservatórios de pequeno porte destinados ao armazenamento temporário do excesso de vazão pluvial. Permitem o direcionamento ordenado da água para fora da cava, funcionando como pontos estratégicos de controle hidráulico.
● Caixas de amortecimento
Instaladas ao final de canaletas ou descidas d’água, têm como finalidade reduzir a velocidade do escoamento, especialmente em terrenos com elevada inclinação. Sua função é dissipar energia e evitar processos erosivos na transição entre estruturas.
● Bueiros
São dispositivos de drenagem superficial construídos transversalmente sob estradas de acesso ou vias internas da mina. Sua função é permitir a passagem da água proveniente das bacias interceptadas pelas vias, evitando acúmulo e deterioração da infraestrutura viária.
● Reservatórios de detenção e retenção
Projetados para armazenar águas pluviais por determinado período, reduzindo picos de vazão durante eventos intensos de chuva. Um ponto crítico associado a esses reservatórios é a necessidade de manutenção após eventos pluviométricos, uma vez que o escoamento superficial transporta sedimentos e resíduos sólidos que podem comprometer sua eficiência.
● Trincheiras de infiltração
Estruturas lineares de grande comprimento cuja geometria depende da capacidade de infiltração do solo e da área disponível. Contribuem para a redução do escoamento superficial, promovem recarga controlada de aquíferos e auxiliam no tratamento da água por meio da filtração natural no solo.
● Poços de infiltração
Dispositivos pontuais e profundos que permitem a infiltração direta do escoamento superficial no solo. Podem ser estruturados com preenchimento em brita (meio poroso), funcionando como sistemas localizados de recarga e dissipação de vazão.
Essas estruturas, quando corretamente dimensionadas e integradas, organizam o escoamento superficial e reduzem significativamente as cargas hidráulicas incidentes sobre os taludes. No entanto, em cenários onde há contribuição expressiva de fluxos subterrâneos ou necessidade de rebaixamento do nível freático, torna-se indispensável complementar esse sistema com técnicas específicas de controle hídrico. É nesse ponto que entram as soluções voltadas diretamente ao comportamento hídrico em minas a céu aberto.
Técnicas de controle hídrico em minas a céu aberto
A seleção de técnicas em minas a céu aberto deve refletir o comportamento do sistema hidrogeológico, as características do overburden (material estéril que não contém minério a ser escavado), a presença de fraturas e fluxos preferenciais e as exigências operacionais da cava. Um ponto essencial é que, em campo, raramente uma técnica isolada resolve o problema completo: arranjos combinados são comuns. Confira algumas delas a seguir:
Técnicas ativas

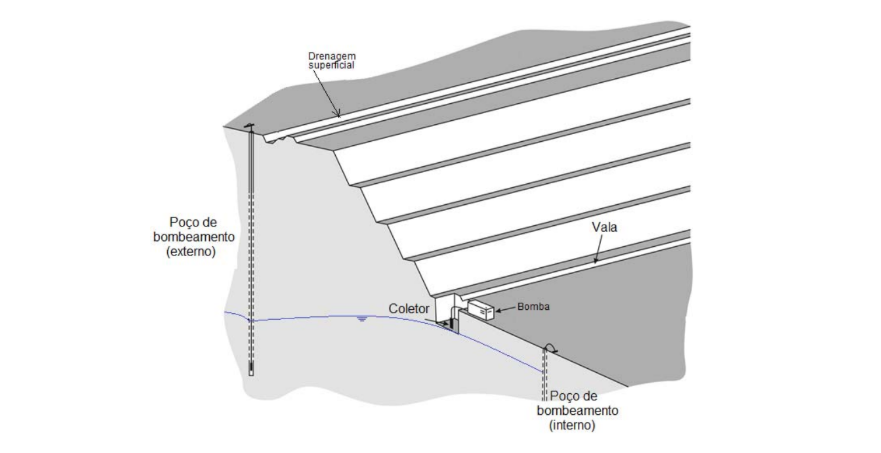

a) Poços de bombeamento (internos e externos)
Poços podem ser instalados dentro e fora do perímetro da cava. Quando posicionados circundando as paredes, atuam como barreiras externas para evitar a entrada de fluxo e rebaixar a superfície piezométrica.
b) Galerias subterrâneas
Podem ser implementadas em conjunto com filtros de gravidade no overburden e complementadas com poços de bombeamento na base da cava. São efetivas em aquíferos descontínuos/perturbados ou em casos de poços de baixo rendimento, mas apresentam desafios relevantes de custo e segurança e, por isso, seu uso caiu ao longo do tempo, permanecendo como alternativa em cenários específicos.

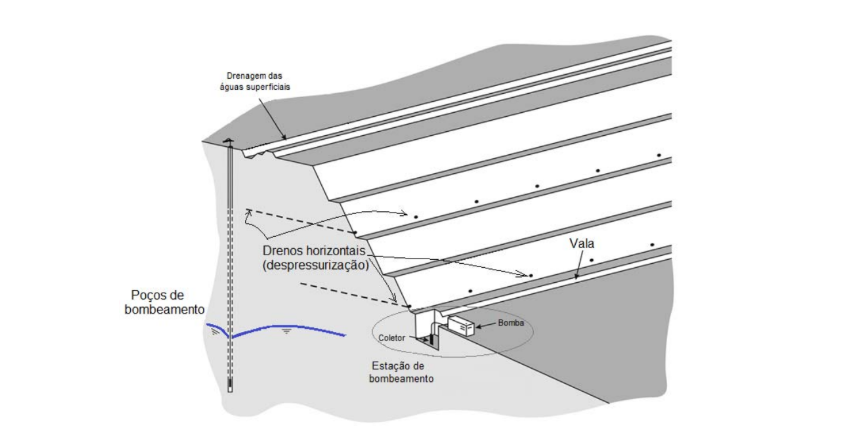

c) Drenos horizontais
Particularmente usados para despressurizar taludes, com efetividade dependente da condutividade hidráulica adicionada e da capacidade de reduzir cargas acumuladas em períodos de fortes precipitações. Em rochas fraturadas, têm potencial de captar fluxos associados à permeabilidade secundária.

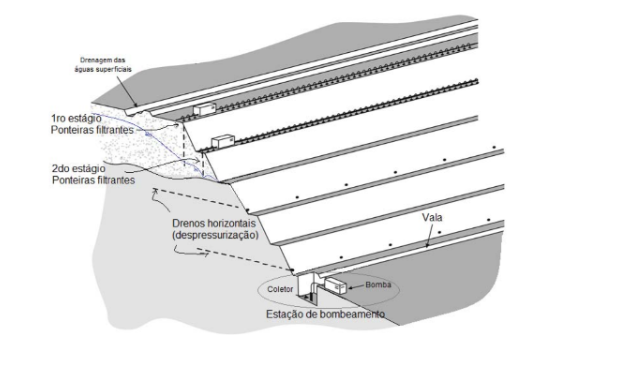

d) Ponteiras filtrantes
Sistema amplamente usado em escavações superficiais: série de poços de pequeno diâmetro conectados a tubo coletor e câmara de vácuo. Possui simplicidade, baixo custo e rapidez de instalação, com limitações associadas à altura de rebaixamento, devido ao comprimento reduzido dos poços.
e) Valas
Estruturas projetadas para captar águas pluviais e residuais escoadas dos taludes. Podem ser estacionárias ou temporárias, e quando adequadamente projetadas contribuem para estabilidade dos taludes e para condução controlada do fluxo rumo às seções de bombeamento.
f) Estações de bombeamento
Removem água de chuvas e fluxos subterrâneos penetrantes. São compostas por poços coletores e bombas, dimensionadas para suportar eventos de chuva com determinada probabilidade e com volume de retenção temporária caso bombas não estejam operando.
Técnicas passivas

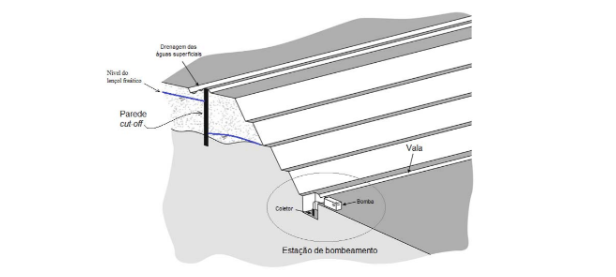

a) Paredes cut-off
Consideradas medidas eficazes de proteção contra infiltração, especialmente em aquíferos no overburden. Há tipos distintos: paredes escavadas preenchidas com suspensão e selantes (com limitações de profundidade por equipamento) e paredes por injeção de grouting (injeção de uma calda de cimento, argamassa ou produtos químicos sob pressão em fissuras de rochas, vazios subterrâneos ou solo fraco) viáveis a grandes profundidades, porém complexas. A eficácia depende da execução completa até a camada impermeável; execuções parciais podem comprometer resultados e alterar padrões de fluxo.
b) Congelamento do terreno
O congelamento do terreno consiste na circulação de fluido criogênico em tubos verticais instalados ao redor da área de interesse, formando uma barreira de gelo impermeável (cut-off). Trata-se de um método eficiente em determinadas condições hidrogeológicas, porém de alto custo, o que limita sua aplicabilidade econômica. É considerado menos invasivo que outros métodos de barreira, pois sua atuação ocorre por propagação térmica.
Como se observa, as técnicas disponíveis apresentam diferentes níveis de complexidade, custo e aplicabilidade, sendo frequentemente utilizadas de forma combinada para atender às particularidades de cada empreendimento. No entanto, a adoção de qualquer solução não deve ocorrer de maneira isolada ou padronizada. A definição do arranjo mais adequado exige critérios técnicos claros e uma avaliação integrada das condições do projeto.
Como definir os critérios para seleção das técnicas?
A escolha do método ou arranjo de controle hídrico é um passo crítico para viabilizar um sistema efetivo e economicamente sustentável. Essa decisão deve resultar de análise multivariável, pois envolve componentes hidrogeológicos, geomecânicos, operacionais, ambientais e econômicos.
Em termos técnicos, alguns critérios são decisivos:
- Condições hidrogeológicas e geomecânicas
É necessário definir a magnitude do rebaixamento requerido, confirmar método ideal de drenagem/extração, plano de bombeamento e sistema de descarga. A recomendação prática é adequar o arranjo ao comportamento do aquífero e aos caminhos preferenciais de fluxo (por exemplo, fraturas, zonas próximas a rios/lagos, anisotropia). - Operação da mina
O sistema deve respeitar geometria e cronograma de lavra: seleção de maquinaria, altura de cortes, largura de bermas, tempo disponível para implantação e necessidade de reconstrução de poços. - Disponibilidade e experiência
A escolha precisa ser realista: disponibilidade de equipamentos no mercado local e domínio técnico influenciam desempenho e risco de execução. Em cenários onde certa técnica é pouco praticada localmente, a alternativa “mais efetiva no papel” pode não ser a mais robusta na prática. - Segurança laboral
Soluções que exigem trabalhos subterrâneos adicionais (como certas galerias) podem aumentar riscos de execução, enquanto outras reduzem a exposição de pessoas e melhoram a segurança. - Custos de capital e operação
Paredes cut-off e galerias tendem a ter custos de capital elevados. Poços com bombas submersíveis podem ter custos operacionais altos devido ao consumo de energia. A decisão final deve considerar custo total e implicações ambientais indispensáveis.
A partir desses critérios, fica evidente que a drenagem de cavas não se resume à escolha de uma técnica específica, mas à construção de uma estratégia coerente com as condições hidrogeológicas e operacionais da mina. A integração entre diagnóstico, dimensionamento e execução é o que sustenta a eficiência do sistema ao longo da vida útil da mina.
———-
A drenagem de cavas de mineração é um sistema multifatorial que exige integração entre conhecimento hidrogeológico, análise geomecânica, planejamento operacional e avaliação econômica. Se trata de controlar pressões, preservar a estabilidade estrutural da cava e garantir a continuidade da lavra com segurança.
A definição das técnicas deve sempre partir de diagnóstico técnico consistente, considerando o comportamento do aquífero, a presença de fluxos preferenciais, as características do overburden e os requisitos operacionais da mina.
Além disso, a correta concepção das estruturas superficiais é etapa fundamental para reduzir cargas hidráulicas sobre os taludes e organizar o fluxo antes mesmo que ele interfira no maciço rochoso.
Em síntese, projetos de drenagem eficazes são aqueles que antecipam cenários, dimensionam adequadamente vazões, integram soluções técnicas e alinham desempenho operacional com segurança e sustentabilidade ambiental.
REFERÊNCIAS:
Análise da drenagem da cava Gongo Soco e da pilha ADME Leste: Pontos críticos e soluções propostas. UNIVERSIDADE FEDERAL DE OURO PRETO – UFOP.
